三相電源相序檢測保護電路圖-社保電子防雷器

發布時間:2018-07-26 18:03 　 瀏覽次數：

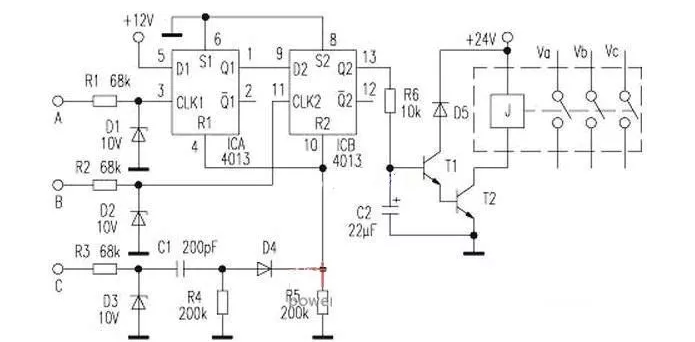

三相電源相序檢測保護電路如下圖所示。電路用于檢測三相交流電源的相序是否正確，并根據相序正確與否控制是否給用電設備供電：若相序正確，則接通用電設備電源;若相序錯誤，則不接通用電設備的電源。三相電源防雷器

該電路主要由一片CD4013雙D觸發器構成。三相交流電經降壓、整流后變換為低壓脈沖信號輸入到本電路的A、B、C端，A、B兩端信號經過電阻和穩壓二極管限幅、整形后，分別作為兩個D觸發器的時鐘信號，C端信號經微分電路變?yōu)榧饷}沖作用于兩觸發器的復位端R。

若相位順序正確，即以A、B、C的順序出現正脈沖，如下圖所示，則A的上升沿首先使Q1輸出高電平，然后Q2在B的上升沿作用下變?yōu)楦唠娖剑詈驝的上升沿在R端產生的尖脈沖使兩個D觸發器復位，Q1、Q2回到低電平，完成一次循環。三相交流電是周期信號，Q2輸出脈沖的頻率與三相交流電頻率相同，其電壓的直流分量就是C2(22μF)電容上的電壓。該電壓使三極管導通，繼電器接通用電設備的三相電源。若相序不對，則Q2輸出保持低電平不變，三極管截止，保證了用電設備的三相交流電源不被接通。三相電源防雷器
