2970613037@qq.com在安排測試篩選先后次序時，有兩種方案：
方案1：將不產生連環引發效果的失效模式篩選放在前面，將可以與其他失效模式產生連環引發效果的失效模式篩選放在后面。
方案2：將可以與其他失效模式產生連環引發效果的失效模式篩選放在前面，將不產生連環引發效果的失效模式篩選放在后面。
如果選擇方案1，會發現將可以與其他失效模式產生連環引發效果的失效模式篩選放在后面時，出現本身失效模式?jīng)]有被觸發、其他關聯的相關失效模式被觸發的情況時，這種帶有缺陷的元器件不能被準確地定位、剔除，因?yàn)樵擃愂Ｊ降臋z測已經在前面做過了。而選擇方案2就可以非常有效地避免上述問題的發生，使篩選過程優質、經濟和高效。
測試順序的安排是后面的參數能夠檢查元器件經前面參數測試后可能產生的變化。對有耐電壓、絕緣電阻測試要求的元器件，耐壓在前、絕緣在后，功能參數最后測試；對有擊穿電壓和漏電流測試要求的元器件，擊穿電壓在前，漏電流在后，功能參數最后測試。
目前國內使用的主要篩選方法如下：www.hao3gp.com.cn
a)外觀檢查：用10倍放大鏡檢查外形、引線及材料有無缺陷。
b)溫度循環：使元器件交替暴露在規定的極限高溫和極限低溫下，連續承受規定條件和規定次數的循環，由冷到熱或由熱到冷的總轉移時問不超過1 min，保持時間不小于10 min。
c)高溫壽命(非工作：按照國家標準規定的壽命試驗要求，使元器件在規定的環境條件下(通常是最高溫度)存儲規定的時間。
d)電功率老煉：按降額條件達到最高結溫下的老煉目的，老煉功率按元器件各自規定的條件選取。
e)密封性試驗：有空腔的元器件，先細檢漏，后粗檢漏。
f)電參數測試(包括耐壓或漏電流等測試)：按產品技術規范合同規定進行。
g)功能測試：按產品技術規范合同規定進行。

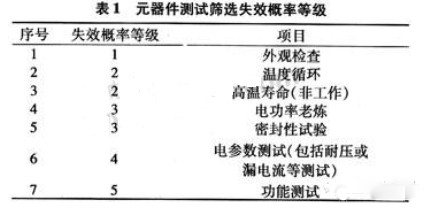

基于以上原理，優化了元器件測試篩選先后次序，按照失效模式的分類，對檢測篩選手段依據元器件測試篩選先后次序的原則進行排序，首先按照失效概率進行排序：排序結果如表1所示。
表1中：失效概率等級是依據各種檢測手段下可能觸發缺陷的概率比較所得，由于元器件到達使用廠家時經過各種運輸、存儲過程，所以外觀破裂、銹蝕等情況發生比較多見，一般占元器件失效總數的40％左右，所以將外觀的失效概率等級放置在第1位；溫度循環和高溫壽命(非工作)失效概率等級相同，考慮經濟性和時間性，所以溫度循環放置在第2位；高溫壽命(非工作)放置在第3位。防雷元器件采購
按照原則排序后，還加上一次外觀檢查，主要是為了防止測試篩選過程中由于在不同實驗室之間轉運而發生外觀破損等現象，保證檢驗結束后的元器件外觀合格。這樣就得到圖1所示的篩選工作流程圖。

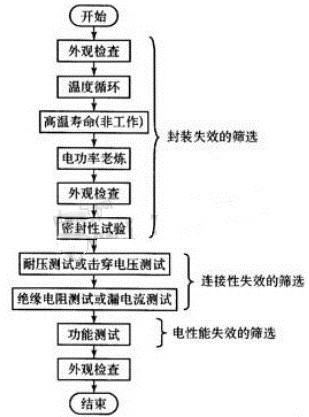

圖1 優化后的篩選工作流程
由圖1可以看出，依據決定元器件測試篩選先后次序的原則優化以后的篩選順序能夠及時判別各種失效的發生，同時，當元器件產生失效時，通過失效時元器件所處的階段準確判定元器件的失效模式，為元器件和整機系統的可靠性設計提供了準確的依據。
