移動通信基站設備屬于先進微電子產品，它的電磁兼容能力較低，抗雷電、抗電磁干擾能力比較弱。隨著氣候的變化，雷暴惡劣天氣愈來愈多，愈來愈反常，以致造成各地移動通信基站設備頻繁遭雷擊損壞，通訊中斷，給人們的生活及各行各業造成了不可估量的損失。
做好移動通信基站的防雷，保障通訊設備正常穩定的運行，愈來愈加重要！
通信基站組成：
移動通信基站主要由基礎設施，供電設施和通信設備組成。
基礎設施包括：房屋，鐵塔。
供電設施包括：電力變壓器，配電屏，UPS供電系統，分配電箱。
通訊設備包括：天線，饋線，通訊設備。
防雷配置指南：
移動通信基站防雷是一個系統性的復雜工程，所使用的防雷措施也需要考慮整體的關聯及配合。
雷電的危害形式并不是單一的，它包含有直接雷擊、感應雷擊、電磁脈沖輻射、雷電過電壓侵入和反擊，一旦某一設施遭受雷電襲擊，必然會直接影響到與它相連的其它設施，造成破壞。
移動通信基站防雷可從以下幾方面實施：
1、基站鐵塔及機房
在基站鐵塔頂部安裝 EPE-6000預放電避雷針，避雷針固定后應與鐵塔絕緣，其引下線使用專用的避雷針引下線。
在機房房頂做避雷帶，需獨立引下線。避雷針和避雷帶可共用以獨立地網，接地電阻應小于10歐姆，有條件的情況下可盡量小。
2、基站電力傳輸
為了最大程度的降低電力線路遭雷電直擊的幾率，需在電力變壓器前端的電力輸電線上端架設避雷線，并在變壓器高壓端安裝高壓氧化鋅避雷器，變壓器輸出配電柜中安裝EPPT140-385Ⅰ級避雷器，其下級配電箱中安裝EPP80T避雷器。UPS輸入配電線路上應安裝EPP80T避雷器。
3、基站通訊設備
設備所用拖線板使用EPP10MS-6防雷插座，機架PDU選擇EPPJ10MS-8機架PDU
設備輸出到室外的饋線端根據接口類型選擇加裝EPC50-2000F或EPC50-2000N避雷器
對容易損壞的網絡端口，串口加裝EPRJ45-5及EPL-12避雷器。
4、基站接地系統
基站的接地分直擊雷接地和感應雷接地。
避雷針及避雷帶的接地為直接雷擊接地。
機房低壓電源避雷器接地，信號避雷器接地屬于感應雷接地，感應雷接地應單獨鋪設地網，接地電阻需小于4歐姆，有條件的可以盡量小。機房靜電地板下需鋪設環形等電位接地體，室內所以避雷器接地，外殼接地連線均需連結于此。外部接地網需用扁鐵同此裝置緊密連結。

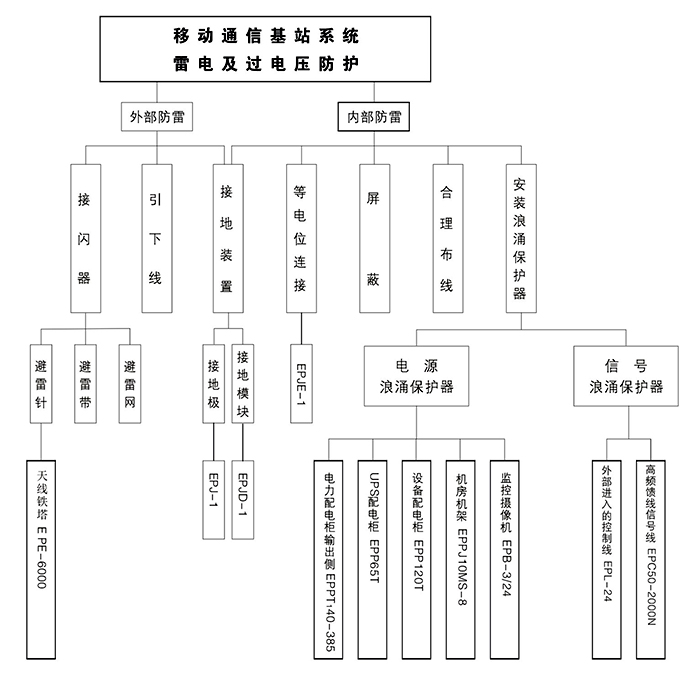

防雷示意圖：信號防雷器 http://www.hao3gp.com.cn/a/xinhaofangleiqi/
